Pengenalan produk

CHM-A4-4(4), lini produksi terpal dan pengemasan ukuran potong A4 mengadopsi teknologi terpal sinkronisasi pisau putar kembar tercanggih. Kecepatan produksi pemotongan dapat mencapai 280 m/mnt. Output rim dapat mencapai 30 rim per menit.

Fitur

1.Kapasitas produksi tinggi:

Kecepatan lari stabil maksimum mencapai 27 rim per menit, sekitar 13-18 ton per hari (8 jam).

2. Otomatisasi tingkat tinggi:

Dari gulungan kertas hingga rim, tidak memerlukan operasi manual apa pun.

3. Presisi pemotongan tinggi:

Akurasi lembaran kertas setelah pemotongan mencapai ±0,1 mm

4. Kualitas kemasan:

Mesin pengemas otomatis mengadopsi sistem perekatan merek internasional. Rim yang dikemas memiliki kualitas yang sangat tinggi.

5. Layar sentuh ukuran besar:

Sangat mudah untuk mengontrol dan mengatur parameter di layar sentuh dengan sistem PLC yang cerdas.

Parameter CHM-A4-4(4).

Lebar Kertas	:	Lebar kotor 850mm, lebar bersih 840mm
Memotong angka	:	4 pemotongan-A4 210mm (lebar)
Diameter gulungan kertas	:	Maks.Ф1500mm. Min.Ф600mm
Diameter inti kertas	:	3"(76.2mm)atau 6"(152.4mm) atau sesuai permintaan klien
Kelas Kertas Pengepakan	:	Kertas fotokopi-mutu tinggi; Kertas kantor-mutu tinggi; Kertas Kayu Gratis bermutu tinggi, dll.
Berat kertas	:	60-100g/m²
Panjang lembaran	:	297mm (desain khusus untuk kertas A4, panjang pemotongan 297mm)
Jumlah rim	:	500 lembar Maks. Tinggi: 45-55mm
Kecepatan produksi	:	Maks 0-250m/mnt (tergantung pada kualitas kertas yang berbeda)
Maks. Jumlah pemotongan	:	841/menit
Keluaran rim	:	27 rim/mnt
Beban pemotongan	:	400g/m² (4×100g/m²)
Akurasi pemotongan	:	±0,2mm
Kondisi pemotongan	:	Tidak ada variasi kecepatan, tidak ada jeda, memotong semua kertas sekaligus dan membutuhkan kertas yang memenuhi syarat.
Catu daya utama	:	3*380V /50HZ
Voltase	:	220V AC /24V DC
Kekuatan	:	32KW
Konsumsi udara	:	300NL/menit
Tekanan udara	:	6 batang
Pemotongan tepi	:	2x10mm
Standar keamanan	:	Desain sesuai standar keamanan Tiongkok

Memotong detail bagian

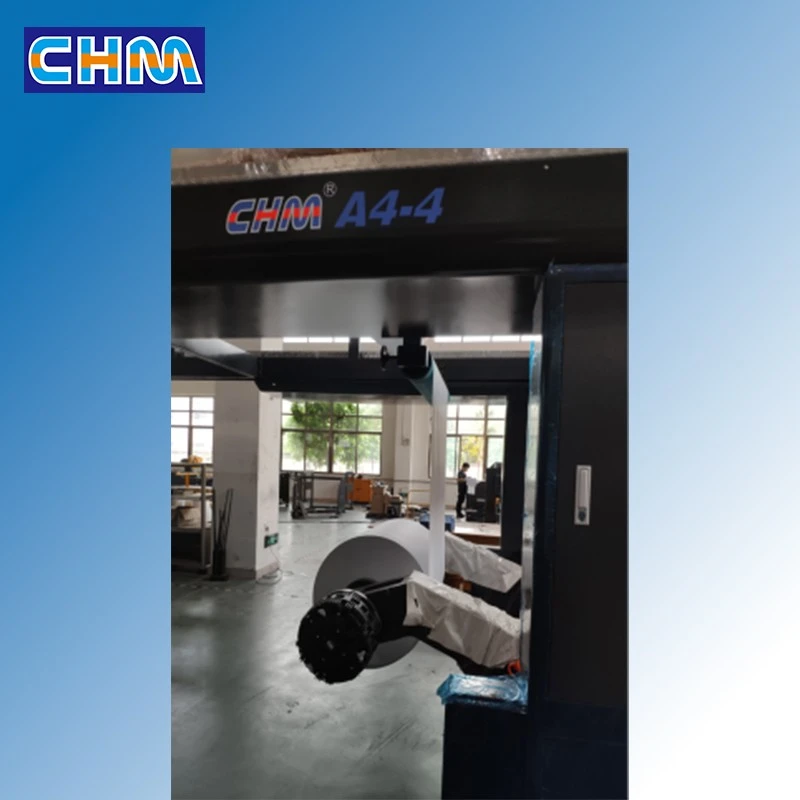

1. Bersantai Berdiri (2Set=4gulungan)

(termasuk 2 set kereta api dan troli)

A-1 Jenis: CHM-A4-4

1) Jenis Mesin	:	2 gulungan memuat dudukan pelepas * 2 set plus (sistem pengambilan lantai tanpa poros dan hidraulik)
2) Diameter gulungan kertas	:	Maks. Ф1500mm
3) Lebar gulungan kertas	:	Maks. Ф850mm
4) Bahan rak kertas	:	Baja
5) Perangkat kopling	:	Braker Pneumatik dan kontrolnya
6) Penyesuaian lengan klip		Penyesuaian manual berdasarkan tekanan oli
7) Inti kertas menuntut		3"(76.2mm)atau 6"(152.4mm) atau sesuai dengan kebutuhan klien

2. Sistem kontrol tegangan otomatis

Tipe A-2: Sistem kontrol tegangan otomatis

1) Ketika kertas melalui induktor, umpan balik otomatis ke

Sistem kontrol PLC untuk menambah beban rem, menambah atau mengurangi

ketegangan yang mengontrol ketegangan kertas secara otomatis.

3 Sistem pisau pemotong presisi tinggi

Tipe A-3: Sistem pisau pemotong presisi tinggi

1) Pisau atas dan bawah berputar sehingga akurasi pemotongannya tinggi

sangat presisi.

2) Perangkat-anti lengkung Mencakup satu set batang persegi dan baja

roda. Ketika kertas melengkung melewati unit tepi kertas yang bisa

sesuaikan kertas persegi dan biarkan rata.

3) 5 set pisau menggorok

Pisau menggorok bagian atas diambil berdasarkan tekanan udara dan pegas. Hubungkan pisau bawah dengan penggerak beruang dan gerakkan dengan pegas. Pisau bulat atas dan bawah dibuat oleh SKH. Pisau penggorok bawah dan penggerak dengan sabuk fase-. Pisau menggorok bagian bawah ada 5 kelompok, masing-masing kelompok memiliki dua ujung pisau.

Roda atas	:	Ф200*1100mm (tertutup karet)
Roda bawah	:	Ф400*1100mm (anti-meluncur)
4) Kelompok pisau pemotong
Pisau potong bagian atas	:	2 buah 1100mm
Pisau potong lebih rendah	:	2 buah 1100mm
5) Kelompok penggerak (Beruang presisi tinggi dan penggerak sabuk)

CHM-Detail Mesin Pembungkus Rim A4B

Lebar Kertas	:	Lebar kotor: 310mm; lebar bersih: 297mm
Rim pengepakan tinggi	:	Maks 55mm; Minimal 45mm
Gulungan pengepakan dia	:	Maks.1000 mm; Minimal 200mm
Lebar gulungan pengepakan	:	560mm
Berat lembaran pengepakan	:	70-100g/m²
Kelas lembaran pengepakan	:	-kertas fotokopi bermutu tinggi,-kertas kantor bermutu tinggi, kertas-offset bermutu tinggi, dll.
Kecepatan desain	:	Maks 50 rim/mnt
Kecepatan Operasi	:	Maks 34 rim/mnt
Kondisi pengepakan	:	tidak ada variasi kecepatan, tidak ada jeda, potong semua kertas sekaligus dan kertas pengepakan berkualitas.
Penggerak	:	Mengemudi Servo AC
Catu daya utama	:	3*380V /50HZ (atau sesuai kebutuhan)
Voltase	:	220V AC / 24V DC (atau sesuai kebutuhan)
Kekuatan	:	18KW
Mengompresi konsumsi udara	:	250NL/menit
Tekanan udara	:	6bar
